超声波清洗机原理

　　1、什么是超声波：超声波可以分为三种，即次声波、声波、超声波。次声波的频率为20Hz以下；声波的频率为20Hz~20kHz；超声波的频率则为20kHz以上。其中的次声波和超声波一般人耳是听不到的。超声波由于频率高、波长短，因而传播的方向性好、穿透能力强，这也就是为什么设计制作超声波清洗机的原因。

　　2、超声波如何完成清洗工作 超声波清洗是利用超声波在液体中的社会化作用、加速度作用及直进流作用对液体和污物直接、间接的作用，使污物层被分散、乳化、剥离而达到清洗目的。目前所用的超声波清洗机中，空化作用和直进流作用应用得更多。

　　（1）空化作用：空化作用就是超声波以每秒两万次以上的压缩力和减压力交互性的高频变换方式向液体进行透射。在减压力作用时，液体中产生真空核群泡的现象，在压缩力作用时，真空核群泡受压力压碎时产生强大的冲击力，由此剥离被清洗物表面的污垢，从而达到精密洗净目的。

　　★在超声波清洗过程中，肉眼能看见的泡并不是真空核群泡，而是空气气泡，它对空化作用产生抑制作用降低清洗效率。只有液体中的空气气泡被完全脱走，空化作用的真空核群泡才能达到优秀效果。

　　（2）直进流作用：超声波在液体中沿声的传播方向产生流动的现象称为直进流。声波强度在0.5W/cm2时，肉眼能看到直进流，垂直于振动面产生流动，流速约为10cm/s。通过此直进流使被清洗物表面的微油污垢被搅拌，污垢表面的清洗液也产生对流，溶解污物的溶解液与新液混合，使溶解速度加快，对污物的搬运起着很大的作用。

　　（3）加速度：液体粒子推动产生的加速度。对于频率较高的超声波清洗机，空化作用就很不显着了，这时的清洗主要靠液体粒子超声作用下的加速度撞击粒子对污物进行超精密清洗。

　　3、超声波清洗机的构成：超波清洗机主要由超声波清洗槽和超声波发生器两部分构成。超声波清洗槽用坚固弹性好、耐腐蚀的优质不锈钢制成，底部安装有超声波换能器振子；超声波发生器产生高频高压，通过电缆联结线传导给换能器，换能器与振动板一起产生高频共振，从而使清洗槽中的溶剂受超声波作用对污垢进行洗净。

　　4、超声波清洗原理声波清洗的原理是由超声波发生器发出的高频振荡信号，通过换能器转换成高频机械振荡而传播到介质，清洗溶剂中超声波在清洗液中疏密相间的向前辐射，使液体流动而产生数以万计的微小气泡，存在于液体中的微小气泡（空化核）在声场的作用下振动，当声压达到一定值时，气泡迅速增长，然后突然闭合，在气泡闭合时产生冲击波，在其周围产生上千个大气压力，破坏不溶性污物而使它们分散于清洗液中，当团体粒子被油污裹着而粘附在清洗件表面时，油被乳化，固体粒子即脱离，从而达到清洗件表面净化的目的。由于超声波固有的穿透力，所以可以清洗各种表面复杂，形状特异的物件，对小孔和缝隙都有很好的清洗效果，对不吸音或吸音系数小的物体清洗效果优秀.

　　5、超声波的两个主要参数：频率20KHz～33KHz功率密度=发射功率(W)/发射面积(CM2)

　　6、超声波清洗效果及相关数据清洗介质：采用超声波清洗，一般有两类清洗剂即化学溶剂和水基清洗剂。清洗介质的化学作用可以加速超声波清洗效果，超声波清洗是物理作用，两种作用相结合，以对物件进行充分、的清洗。功率密度：超声波的功率密度越高，空化效果越强，速度越快，清洗效果越好，但对于精密的表面光洁度甚高的物件，采用长时间的高功率密度清洗会对物件表面产生空化、腐蚀。超声波频率：超声波频率越低，在液体中产生的空化越容易，产生的力度大，作用也越强，适用于工件粗、脏、初洗，频率高则超声波方向性强，适合于精细的物件清洗。清洗温度：一般来说，超声波在 30℃～40℃时的空化效果好，清洗剂则温度越高，作用越显着，通常实际应用超声波清洗时，采用 40℃～60℃的工作温度。超声波清洗的优点相比其他多种的清洗方式，超声波清洗机显示出了巨大的优越性，尤其在专业化、集团化的生产企业中，己逐渐用超声波清洗机取代了传统的浸洗、刷洗、压力冲洗、振动清洗和蒸气清洗等工艺方法，超声波清洗机的高效率和高清洁度，得益于其声波在介质中传播时产生的穿透性和空化冲击疚，所以很容易将带有复杂外形，内腔和细空的零部件清洗干净，对一般的除油、防锈、磷化等工艺过程，在超声波作用下只需两三分钟即可完成，其速度比传统方法可提高几倍，甚至几十倍，清洁度也能达到高标准，这在许多对产品表面质量和生产率要求较高的场合，更突出地显示了用其它处理方法难以达到或不可取代的结果。归纳其优点如下：*清洗效果好，清洁度高且全部工件清洁度一致。*清洗速度快，提高生产效率。*不须人手接触清洗液，安全可靠。*对深孔、细缝和工件隐蔽处亦可清洗干净。*节省溶剂、热能、工作场地和人工等。

　　适用行业及范围电子、电气、仪器、仪表、机械、五金、工具、轴承、液压、电镀前处理、医疗、航空、玻璃、眼镜、钟表、珠宝、陶瓷、化纤、制笔。（提供除油、污、蜡、去碳、去锈、去氧化、磷化等各种清洗剂。）

热板机模具、夹具及工作物经常保持清洁。

经常检查电源有否松动。

防止松脱，气缸、范本的固定螺丝要经常检查。

定期清洗空气筛检程式，应使用清洁剂或水，不可使用发挥性之熔剂。

长期不使用时，请将本机上油保养，外观擦拭干净

经常要检查油压箱和真空泵浦内液压油和真空泵浦油的位置，以便能即时补充油量。

热板机所有轴承，轴心要经常上油，确保轴承的润滑以增加它们的使用寿命。

厦门长昕电子科技有限公司位于美丽的海岛城市厦门，是一家集科研、生产、销售于一体的专业塑料焊接设备研制的高新科技企业。

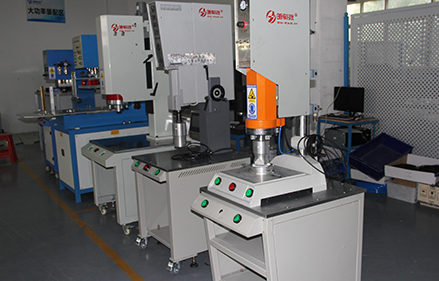

超声波焊接装置是通过一个电晶体功能设备将当前50/60Hz的电频转变成20KHz或40KHz的电能高频电能，供应给转换器。

转换器将电能转换成用于超声波的机械振动能，调压装置负责传输转变后的机械能至超声波焊接机的焊头。

焊头是将机械振动能直接传输至需压合产品的一种声学装置！

振动通过焊接工作件传给粘合面振动磨擦产生热能使塑胶熔化，振动会在熔融状态物质到达其介面时停止，短暂保持压力可以使熔化物在粘合面固化时产生个强分子键。

厦门长昕电子科技有限公司

1、   热板熔接方式：

原  理：通过金属热板直接对塑胶件熔接面加热，达到一定的熔点，热板退出，再对两塑胶件施加一定的压力，达到熔接的目的

适   用：针对PE、PP、尼龙、ABS等热可塑型塑胶材质工件，如车灯、水箱、洗衣机平衡环、喷雾桶等

2、 旋转熔接方式

原  理：通过马达高速旋转使塑胶工件相互磨擦所产生高温，塑胶工件接触面熔解，再靠外在压力，驱动使上下工件凝固为一体，成为永久性的结合

适  用：滤心(家庭用逆渗透滤心、工业用滤心、医药用滤心、活性炭滤芯………)

塑料杯(双层杯、啤酒杯、水杯、花瓶、器皿类……)

园艺用品(喷水头、打雾器、水管头……)

球(洞洞球及其它练习球、浮球、玩具球……)

3、   超音波熔接方式：

原  理：超声波塑胶焊接原理是由发生器产生高压、高频信号，利用能量焊头（hom）传递至塑胶加工物上，通过工件表面及内在分子间的磨擦而使塑胶接触面产生高温，于瞬间使塑料接合面迅速溶解、交流，在一秒内完成熔合的过程

适  用：广泛用于电子、电器、汽车零件、塑料玩具、文化用品、工艺品、化妆品等各个行业

4、  高周波熔接方式

原  理：主要原理是由电子管自激振荡器产生高频电场塑料极性分子反复扭转来产生磨擦热,进而达到熔接的目的

适  用：各种聚氯乙烯（PVC）为主的塑胶，其中产品有鞋类、商标、贴纸、雨衣、雨帆、雨伞、皮包、手提袋、海滩袋、文具、名牌、吹气玩具、水床、汽、机车坐垫、遮阳板、车门板、特殊硬壳真空包装

5、  热熔熔接方式

原  理：直接通过加热板对受热件进行高温加热，溶解，达到铆合或金属件埋植的目的

适  用：特别适用于螺丝埋植及热铆压，如开关、手机、各类电子产品。

6. 塑封口机主要用于吸塑泡壳与纸卡的热合包装，利用脉冲发热原理（36V电压使电木模具发热）根据工件大小（热合面积）选择不同电流输出及通电时间，然后在冷却加压情况下完成热合包装。包装产品透明美观，包装速度快。

　　 主要适用包装精美玩具、文具、日用品、化妆品、工业品及五金制品、小型工具等，封成美观透明外套，尽量令被包装之物品表露各种优点，一目了然
